Vilka faktorer spelar roll när man väljer en IFM industriell sensor för PLC-system?

Föreställ dig en höghastighetsförpackningslinje med 120 flaskor per minut. Plötsligt stannar systemet. Ett felmeddelande blinkar på HMI: "Sensor 7 — Signal Fault." Underhållsingenjören skyndar till linjen, öppnar kontrollskåpet och börjar felsöka. Trettio minuter senare identifieras problemet: den kapacitiva sensorn som valts för att detektera klara plastflaskor är inte tillförlitlig eftersom flaskans transparens och variationerna i omgivande ljus orsakar falska triggers. Detta är inte ett sensorfel; det är ett urvalsmisslyckande. Fel sensor valdes för applikationen och hela produktionslinjen betalade priset. Detta scenario utspelar sig i fabriker varje dag, och det understryker en grundläggande sanning: att välja rätt sensor för ett PLC-system är inte en trivial uppgift. Det är ett beslut som kräver ett strukturerat tillvägagångssätt, en djup förståelse för applikationen och ett tydligt grepp om de tekniska faktorer som bestämmer sensorprestanda.


När du väljer enIFM industriell sensorför PLC-system måste ingenjörer utvärdera sju kritiska dimensioner: sensortyp och detekteringsprincip, elektrisk kompatibilitet med PLC-ingångsmodulen, miljöförhållanden (temperatur, fukt, damm), kommunikationsprotokollintegrering (särskilt IO-Link), svarstid och noggrannhet, montering och mekaniska begränsningar, och långsiktig tillförlitlighet och total ägandekostnad. Var och en av dessa faktorer interagerar med de andra, och det optimala valet är sällan den dyraste sensorn eller den med längst detekteringsräckvidd. Det är sensorn som är exakt anpassad till applikationens specifika krav. Den här artikeln guidar dig systematiskt genom var och en av dessa dimensioner, och ger tekniska insikter, praktiska exempel och beslutsfattande ramar för att hjälpa dig välja rätt IFM Industrial Sensor för ditt PLC-system.

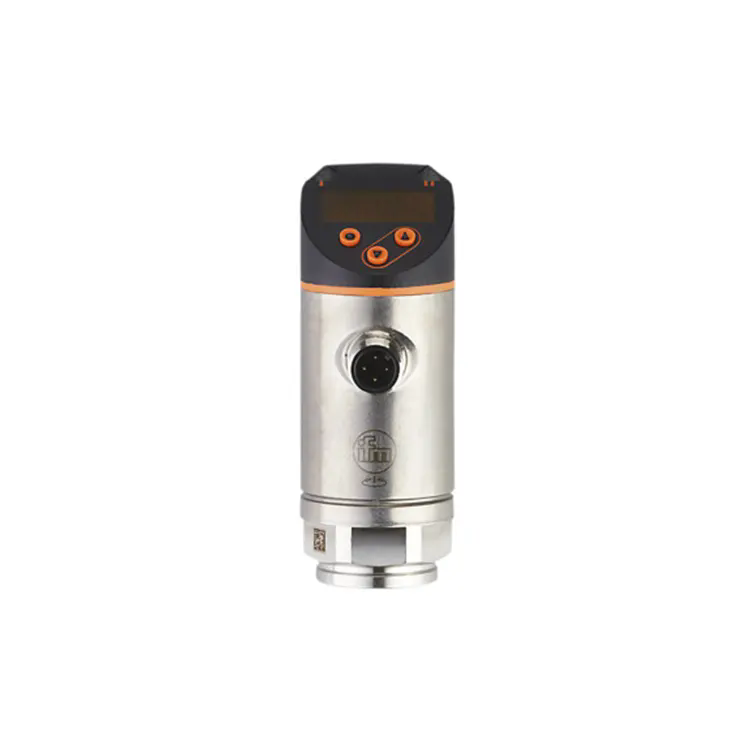

IFM PN7071


Innehållsförteckning


1. Vad är en IFM industriell sensor och vilka är dess nyckelspecifikationer?

EnIFM industriell sensorär en elektronisk enhet designad för att upptäcka fysiska förändringar i en tillverkningsmiljö och omvandla dessa förändringar till elektriska signaler som kan tolkas av en PLC (Programmable Logic Controller). Sensorn är det sensoriska organet i automationssystemet och ger den feedback som krävs för att PLC:n ska kunna fatta beslut, initiera åtgärder och behålla kontroll över industriella processer. Oavsett om det gäller att detektera närvaron av en komponent på en transportör, mäta trycket i en hydraulledning eller övervaka temperaturen på en motorlindning, är IFM Industrial Sensor gränssnittet mellan den fysiska världen och det digitala styrsystemet.


IFM är ett globalt erkänt varumärke känt för sitt breda utbud av industriella sensorer, inklusive induktiva närhetssensorer, fotoelektriska sensorer, kapacitiva sensorer, ultraljudssensorer, trycksensorer, temperatursensorer och flödessensorer. Varje sensortyp är designad för en specifik detekteringsprincip, vilket gör den lämplig för speciella applikationer och miljöer. Valet av rätt IFM Industrial Sensor kräver en tydlig förståelse av applikationskraven, detektionsobjektet och integrationsmiljön. Givaren måste vara kompatibel med PLC när det gäller elektriska specifikationer (spänning, ström, utgångstyp), kommunikationsprotokoll (IO-Link, PROFINET, EtherNet/IP) och mekanisk montering. Sensorns tekniska specifikationer definierar dess prestandaomslag och avgör om den är kapabel att möta applikationens krav.


Vårt team klFlytande ljusautomation Trade Co., Ltd.specialiserar sig på att hjälpa ingenjörer att navigera i denna urvalsprocess. Med många års erfarenhet av att leverera IFM Industrial Sensor-produkter till systemintegratörer och tillverkare förstår vi nyanserna av sensorval och kan ge vägledning om den mest lämpliga sensorn för din applikation. Oavsett om du designar ett nytt system eller underhåller ett befintligt, är det avgörande att välja rätt IFM Industrial Sensor för att ditt automationsprojekt ska lyckas. I de följande avsnitten kommer vi att dyka djupt in i nyckelspecifikationerna, sensortyperna och integreringsövervägandena som guidar dig till ett optimalt sensorval.

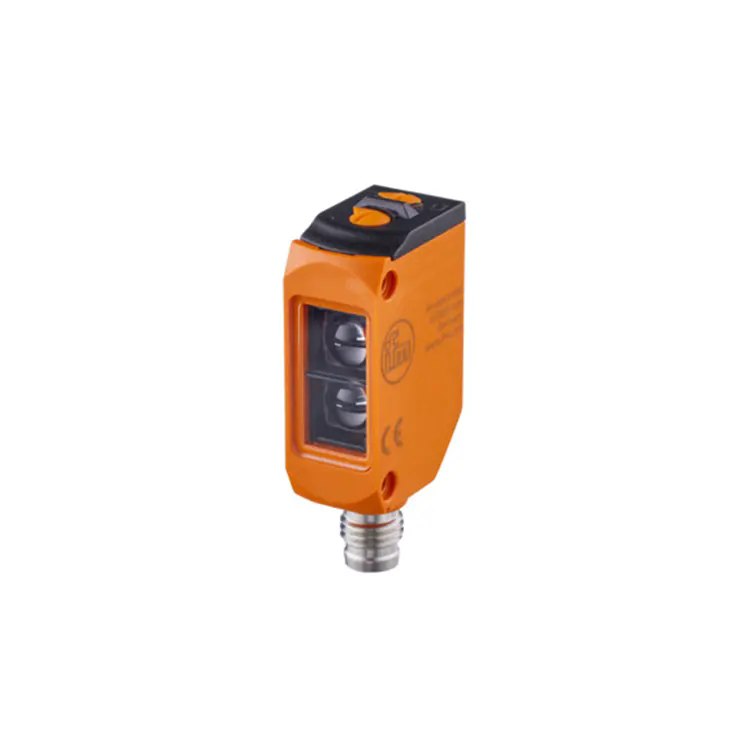

IFM O6H202


1.1 Vilka tekniska specifikationer definierar en högpresterande IFM industriell sensor?

De tekniska specifikationerna för enIFM industriell sensorge en kvantitativ beskrivning av dess kapacitet och begränsningar. Att förstå dessa specifikationer är viktigt för att jämföra sensormodeller och bestämma deras lämplighet för en specifik tillämpning. Följande tabell sammanfattar de viktigaste tekniska specifikationerna för en rad IFM industriella sensortyper, tillsammans med deras typiska värden och inverkan på applikationsprestanda.


Specifikation Induktiv närhet Fotoelektrisk Kapacitiv Ultraljuds Inverkan på ansökan
Detektionsområde (mm) 2 - 40 50 - 20 000 2 - 40 20 - 8000 Bestämmer maximalt avstånd till målet
Svarstid (ms) < 1 < 1 < 5 < 50 Kritisk för höghastighetsapplikationer
Upprepningsnoggrannhet (%) < 2 < 5 < 5 < 2 Säkerställer konsekvent detektering över tid
Driftstemperatur (°C) -25 till +85 -25 till +60 -25 till +85 -20 till +70 Definierar användbart miljöområde
Intrångsskydd (IP) IP67 IP67 IP67 IP67 Motstånd mot damm och vatteninträngning
Utgångstyp PNP/NPN, IO-länk PNP/NPN, IO-länk PNP/NPN, IO-länk PNP/NPN, IO-länk Kompatibilitet med PLC-ingångsmoduler
Material för hölje Rostfritt stål ABS/PC Rostfritt stål Rostfritt stål Hållbarhet och kemikaliebeständighet


När man utvärderar dessa specifikationer är det viktigt att prioritera dem utifrån applikationskraven. För en snabb tappningslinje är svarstid och upprepningsnoggrannhet avgörande. För ett materialhanteringssystem utomhus är IP-klassificeringen och driftstemperaturområdet av största vikt. För en kemisk bearbetningsapplikation är höljesmaterial och kemikaliebeständighet prioritet. Vår fabrik klFlytande ljusautomationbetonar vikten av ett balanserat tillvägagångssätt, där alla specifikationer övervägs holistiskt för att säkerställa att den valda sensorn uppfyller applikationens krav och ger tillförlitlig, långsiktig service.


2. Vilka sensortyper finns tillgängliga och vilken passar din applikation?

Föreställ dig en ingenjör vid namn Sarah som arbetar på en stor bilmonteringsfabrik. Hon har i uppdrag att designa en ny avkänningslösning för en robotsvetscell. Cellen måste detektera närvaron av metalldelar, verifiera korrekt orientering och säkerställa att robotarmen är i rätt position innan svetscykeln påbörjas. Sarah har en rad olika sensortyper tillgängliga, men hon måste välja rätt för varje funktion. Detta scenario är typiskt för alla automationsingenjörer, och urvalsprocessen är bäst att närma sig som ett systematiskt beslutsträd.


Den första beslutspunkten är detektionsprincipen. De vanligaste typerna avIFM industriell sensorär induktiva, fotoelektriska, kapacitiva och ultraljud. Induktiva sensorer är metalldetekteringens arbetshästar. De genererar ett högfrekvent magnetfält som ändras när ett metalliskt föremål kommer in i avkänningsområdet. De är mycket pålitliga, snabba och opåverkade av damm, smuts eller olja på det avkännande ansiktet. För Sarahs svetscell är induktiva sensorer det perfekta valet för att upptäcka närvaron av metalldelar och verifiera att robotarmen är på plats. Fotoelektriska sensorer använder ljus för att upptäcka föremål. De finns i tre vanliga lägen: genomgående stråle, retroreflekterande och diffusa. Genomgående strålsensorer har en separat sändare och mottagare, vilket ger det längsta detektionsområdet och högsta tillförlitligheten i smutsiga miljöer. De är idealiska för att upptäcka små delar eller föremål som inte kan detekteras tillförlitligt med andra metoder. I svetscellen kan en retroreflekterande sensor användas för att bekräfta att delen är i rätt orientering innan svetsningen påbörjas.


Kapacitiva sensorer upptäcker förändringar i kapacitans som orsakas av närvaron av något föremål, oavsett dess material. De är särskilt användbara för att detektera icke-metalliska föremål, såsom plast, vätskor och granulära material. I en svetscell kan en kapacitiv sensor användas för att detektera närvaron av en kylvätska i en flödesledning eller för att känna av nivån på ett smörjmedel. Ultraljudssensorer använder ljudvågor för att detektera föremål, vilket gör dem idealiska för applikationer där fotoelektriska sensorer är olämpliga på grund av damm eller målets färg, transparens eller reflektivitet. Ultraljudssensorer används ofta för avståndsmätning, nivådetektering och objektdetektering i tuffa miljöer. Tabellen nedan ger en beslutsram för att välja lämplig sensortyp baserat på detekteringskraven.

Detektionskrav Induktiv Fotoelektrisk Kapacitiv Ultraljuds Rekommendation
Upptäck metallföremål, kort räckvidd Induktiv närhet
Upptäck objekt på långt avstånd (1-20 m) Fotoelektrisk genomstrålning
Upptäck genomskinliga föremål (glas, plast) Fotoelektrisk eller ultraljud
Upptäck icke-metallisk vätska eller fast substans Kapacitiv eller ultraljud
Upptäck föremål i dammig miljö Induktiv eller ultraljud
Mät avståndet till objektet Ultraljuds
Höghastighetsdetektering (< 1 ms) Induktiv eller fotoelektrisk


I Sarahs svetscellapplikation är induktiva sensorer det bästa valet för metalldetektering, medan fotoelektriska sensorer ger flexibiliteten för orienteringsverifiering. Kapacitiva och ultraljudssensorer kan övervägas för ytterligare hjälpfunktioner. Nyckeln till framgångsrikt sensorval är att matcha sensorns detekteringsprincip till de specifika egenskaperna hos målet och miljöförhållandena. PåFlytande ljusautomation Trade Co., Ltd., kan vårt team av automationsspecialister hjälpa dig att navigera i de tillgängliga alternativen och välja rätt IFM Industrial Sensor för din specifika applikation.


3. Vilka elektriska specifikationer måste matchas med PLC-systemet?

När sensortypen väl har valts är nästa kritiska steg att säkerställa elektrisk kompatibilitet med PLC-systemet. Givaren måste vara korrekt anpassad till PLC:ns ingångsmodul vad gäller spänning, ström, utgångstyp och anslutningsmetod. En elektrisk felanpassning kan resultera i ingen signal, felaktig signal eller skada på sensorn eller PLC:n. De vanligaste elektriska felanpassningarna involverar utgångstyp (NPN vs. PNP) och strömförsörjningsspänning. Att förstå dessa parametrar är avgörande för en framgångsrik integration.


Utgångstypen för enIFM industriell sensorhänvisar till konfigurationen av transistorutgången som växlar signalen till PLC:n. Det finns två primära utdatatyper: NPN (sjunkande) och PNP (sourcing). I en NPN-utgång kopplar sensorn signalen till jord (0V) när den aktiveras, och sjunker ström från PLC:ns ingång. I en PNP-utgång växlar sensorn signalen till den positiva matningsspänningen (t.ex. +24V) när den aktiveras, vilket leder ström till PLC:ns ingång. Valet mellan NPN och PNP beror på PLC:ns ingångsmodul. De flesta europeiska PLC:er (som Siemens) använder PNP-ingångar, medan vissa asiatiska PLC:er (som vissa äldre Omron-modeller) använder NPN-ingångar. Det är viktigt att verifiera PLC:ns ingångstyp innan du väljer sensor. Många moderna PLC:er stöder både NPN och PNP, men det är alltid bäst att kontrollera ingångsmodulens specifikationer.


Utöver utgångstyp måste sensorns matningsspänning vara kompatibel med PLC:ns strömförsörjning. De flesta IFM industriella sensorer arbetar på DC-spänningar, vanligtvis 10-30V DC. Vissa sensorer finns i AC-drivna versioner. PLC-systemet tillhandahåller vanligtvis en 24V DC-strömförsörjning, som är kompatibel med de flesta DC-sensorer. Det är dock viktigt att kontrollera sensorns datablad för att bekräfta spänningen och se till att sensorn är inom PLC:ns strömförsörjningskapacitet. Anslutningsmetoden är en annan kompatibilitetsfaktor. Givare finns tillgängliga med förkopplade kablar, instickskontakter (M8, M12) eller skruvterminaler. Valet av anslutningsmetod beror på installationsmiljön och behovet av flexibilitet. M12-kontakter är de vanligaste inom industriell automation, vilket ger en robust, vattentät anslutning som är lätt att koppla bort och återansluta. Följande tabell ger en checklista för elektrisk kompatibilitet för att välja en IFM Industrial Sensor för ett PLC-system.


Punkt Kontrollera Typisk IFM-sensorspecifikation Gemensam PLC-specifikation
Matningsspänning Kompatibelt spänningsområde 10-30V DC 24V DC
Utgångstyp NPN- eller PNP-kompatibilitet PNP eller NPN (kolla modell) Kontrollera specifikationen för PLC-ingångsmodulen
Typ av utsignal Digital eller analog Digital (PNP/NPN) eller analog (4-20mA, 0-10V) Digital eller analog ingångsmodul krävs
Ladda ström Max strömdrag Typiskt 100-200 mA Kontrollera PLC-ingångsmodulens kapacitet
Anslutningstyp Kompatibel kontakt M12, M8 eller kabel Kontrollera PLC-plint eller kontakt
Support för IO-länk Kommunikationsprotokoll IO-länk V1.1 Kontrollera PLC IO-Link master kapacitet



Genom att systematiskt kontrollera dessa elektriska parametrar kan ingenjörer säkerställa att IFM Industrial Sensor och PLC-systemet är helt kompatibla, vilket förhindrar integrationshuvudvärk och säkerställer tillförlitlig systemdrift. Vårt team klFlytande ljusautomationär väl insatt i dessa kompatibilitetskrav och kan hjälpa till med korskontroll av specifikationer för att säkerställa en sömlös integration.


4. Hur påverkar driftmiljön valet av IFM industriella sensorer?

Driftsmiljön är en kritisk faktor som dramatiskt kan påverka sensorprestanda och tillförlitlighet. En IFM Industrial Sensor som fungerar perfekt i ett rent, temperaturkontrollerat laboratorium kan snabbt misslyckas i en tuff industriell miljö. Miljön sätter begränsningar på sensorns design, inklusive dess inträngningsskydd (IP) klassificering, höljesmaterial och temperaturtolerans. Tre typiska industriella miljöer illustrerar de utmaningar som sensorer måste klara.


Fall 1: Livsmedelsbearbetningsanläggning — hög luftfuktighet och kemisk nedspolning.En livsmedelsanläggning kräver sensorer som tål frekventa högtrycksspolningar med rengöringsmedel. Miljön är våt och fuktig, med temperaturer från -10°C i kylförvaring till +40°C i bearbetningsområdet. Givarna måste vara konstruerade med en hög IP-klassning (IP69K för nedspolning) och husmaterial som är resistent mot korrosion och kemiska angrepp. Rostfritt stålhus med släta ytor (för att förhindra bakterietillväxt) är det föredragna valet. Fotoelektriska sensorer med robusta tätningar är också viktiga för att förhindra att fukt tränger in. För denna applikation är IP-klassificering och materialval de primära urvalskriterierna, och sensorns detekteringsområde eller hastighet kan vara sekundär.


Fall 2: Svetscell för fordon — hög temperatur och elektromagnetiskt brus.En svetscell för fordon skapar en utmanande miljö för sensorer. Området utsätts för höga temperaturer från svetsoperationer, som kan nå upp till 150°C. Dessutom genererar svetsutrustning betydande elektromagnetisk interferens (EMI), som kan orsaka falsk triggning i sensorer utan tillräcklig avskärmning. Sensorer i denna miljö kräver höga temperaturer (upp till 85°C eller högre), robust EMI-skärmning och ofta speciella monteringsarrangemang för att skydda dem från svetsstänk. Induktiva sensorer med hög kopplingsfrekvens och god EMI-immunitet föredras ofta för denna applikation. Temperaturklassificeringen och EMI-immuniteten är de kritiska faktorerna.


Fall 3: Cementfabrik — Högt damm och vibrationer.En cementfabrik är en dammig, hård miljö med höga halter av luftburna partiklar. Sensorer utsätts för konstant vibration från krossar och transportörer. Sensorn måste vara dammtät (IP6X-klassning) och ha ett hölje som är tillräckligt robust för att tåla kontinuerliga vibrationer. Fotoelektriska sensorer är ofta olämpliga för denna miljö på grund av dammansamling på optiken, vilket kan blockera ljusstrålen. Induktiva sensorer, med sin fristående, förseglade design, är ofta det föredragna valet. Ultraljudssensorer kan också användas om de är utformade med robusta höljen. För den här miljön är IP-klassning, höljesmaterial och vibrationsmotstånd de viktigaste valfaktorerna.


Följande tabell ger en sammanfattning av miljöhänsyn och deras inverkan på sensorval.

Miljöfaktor Typisk utmaning Sensorspecifikation påverkad Rekommenderad lösning
Fukt / hög luftfuktighet Vatteninträngning, korrosion IP-klassning, höljematerial IP67/IP69K, Rostfritt stålhölje
Extrem temperatur Prestandaförsämring, misslyckande Drifttemperaturområde Bredtemperaturgivare (-40°C till +85°C)
Damm/partiklar Optisk blockering, kontaminering IP-klassificering, sensortyp Induktiva sensorer, Ultraljudssensorer, IP6X
Vibration/chock Mekanisk skada, lösa anslutningar Material för hölje, montering Rostfritt stålhölje, säker montering
Elektromagnetisk störning (EMI) Falsk triggning EMC-klassificering, sensortyp Givare med hög EMC-immunitet, skärmade kablar
Kemisk exponering Bostadsförsämring Material för hölje PTFE eller keramiskt belagt hölje


Att förstå miljökraven för din applikation är avgörande för att välja en IFM Industrial Sensor som ger pålitlig, långsiktig service. Vårt team klFlytande ljusautomation Trade Co., Ltd.kan hjälpa dig att bedöma miljöförhållandena för din applikation och rekommendera lämpliga sensorspecifikationer för att säkerställa robust prestanda.


5. Hur förbättrar kommunikationsprotokoll och IO-länk sensor-PLC-integration?

Tidigare var industriella sensorer enkla enheter som levererade en binär signal till PLC:n: på eller av. PLC:n fick en signal som indikerade närvaron eller frånvaron av ett föremål, och inget mer. Idag har kommunikationslandskapet för industriella sensorer utvecklats dramatiskt. ModernIFM industriell sensorstödja avancerade kommunikationsprotokoll som IO-Link, som förvandlar sensorn från en enkel switch till en smart, datarik enhet. IO-Link är inte bara en kommunikationsstandard; det är ett paradigmskifte som förbättrar sensor-PLC-integration och låser upp nya funktioner som tidigare var omöjliga.


IO-länk är ett punkt-till-punkt kommunikationsprotokoll som möjliggör datautbyte mellan en sensor och PLC (eller en IO-Link master). Till skillnad från traditionell diskret I/O, där sensorn bara skickar en digital signal, tillåter IO-Link dubbelriktad kommunikation. PLC:n kan inte bara läsa sensorns växlingsstatus utan också få tillgång till detaljerad diagnostisk information, läsa processparametrar och till och med fjärrkonfigurera sensorn. Detta är en spelväxlare för industriell automation. Till exempel kan en IFM Industrial Sensor med IO-Link-kapacitet ge information om detekteringskvaliteten (signalstyrka), sensorns temperatur, dess drifttimmar och till och med dess interna diagnostiska status. Dessa data kan användas av PLC:n eller ett system på högre nivå för prediktivt underhåll, processoptimering och kvalitetskontroll.


Fördelarna med IO-Link för sensor-PLC-integration är betydande. Överväg en produktionslinje med hundratals sensorer. Med traditionell diskret I/O tar PLC:n endast emot en begränsad uppsättning signaler. Om en sensor misslyckas kan PLC:n upptäcka en signalförlust, men den vet inte varför. Underhållsteamet måste fysiskt inspektera sensorn för att diagnostisera problemet. Med IO-Link får PLC:n en diagnostisk varning som indikerar exakt vilken sensor som inte fungerar och varför (t.ex. "Sensor 37 - Signal för svag, rengöring krävs"). Detta minskar felsökningstiden avsevärt och minimerar stilleståndstiden. Dessutom, med IO-Link, kan PLC:n ändra sensorns inställningar (såsom detekteringsavståndet eller utgångstidpunkten) utan att det krävs en fysisk anslutning till sensorn. Detta gör det enkelt att anpassa systemet till förändrade produktionskrav.


Integreringen av en IFM Industrial Sensor med IO-Link i ett PLC-system involverar tre komponenter: sensorn (med IO-Link-möjlighet), IO-Link-mastern (en modul som gränssnitt mellan sensorn och PLC:s fältbuss) och själva PLC:n. IO-Link-mastern är ansluten till PLC:n via en fältbuss (som PROFINET, EtherNet/IP eller EtherCAT). Mastern kommunicerar med sensorn med hjälp av IO-Link-protokollet och översätter sedan data för PLC:ns fältbuss. Denna arkitektur förenklar kabeldragningen avsevärt: en enda 4-ledarkabel ansluter sensorn till mastern och en enda fältbusskabel ansluter mastern till PLC:n. Detta står i skarp kontrast till det traditionella tillvägagångssättet, där varje diskret signal kräver sin egen dedikerade tråd. Följande tabell ger en sammanfattning av de viktigaste fördelarna med IO-Link för sensor-PLC-integration.


Särdrag Traditionell diskret I/O IO-länk
Datariktning Envägs (sensor till PLC) Dubbelriktad (sensor ↔ PLC)
Information tillgänglig Binär signal (på/av) Binär signal + diagnostik + processdata
Fjärrkonfiguration Inte möjligt Ja (sensorinställningar kan ändras på distans)
Kabeldragning Individuella ledningar för varje signal Enkel 4-ledarkabel per sensor
Diagnostik Grundläggande (signal närvarande/frånvarande) Detaljerad (signalkvalitet, temperatur, drifttimmar)
Prediktivt underhåll Begränsad Aktiverad av diagnostiska data


Vårt team klFlytande ljusautomation Trade Co., Ltd.kan hjälpa till med design och implementering av IO-Link-baserade sensornätverk, ge vägledning om sensorval, masterkonfiguration och PLC-programmering. Vi inser att övergången från traditionell I/O till IO-Link är ett strategiskt beslut som avsevärt kan förbättra kapaciteten och prestandan hos ditt automationssystem.


6. Hur utvärderar man långsiktig tillförlitlighet och total ägandekostnad?

När du väljer enIFM industriell sensor, är det frestande att enbart fokusera på det ursprungliga inköpspriset. Den verkliga kostnaden för en sensor sträcker sig dock långt utöver dess anskaffningskostnad. Den totala ägandekostnaden (TCO) inkluderar kostnaden för installation, drift, underhåll och, framför allt, kostnaden för stillestånd till följd av sensorfel. En sensor som är något dyrare men betydligt mer pålitlig kan spara en fabrik tiotusentals dollar under dess livstid. Därför är utvärdering av långsiktig tillförlitlighet en kritisk komponent i urvalsprocessen.


Tillförlitligheten hos en industriell sensor kvantifieras vanligtvis av dess Mean Time Between Failures (MTBF). En hög MTBF indikerar en pålitlig sensor som sannolikt inte kommer att gå sönder under sin förväntade livslängd. IFM-sensorer är kända för sin höga kvalitet och robusta design, med MTBF-värden som är bland de bästa i branschen. MTBF är dock inte den enda faktorn att ta hänsyn till. Sensorns robusthet mot miljöfaktorer, dess immunitet mot elektromagnetiska störningar och dess motståndskraft mot fysisk stress bidrar också till dess långsiktiga tillförlitlighet. En sensor som är inrymd i ett robust hölje av rostfritt stål och har en hög IP-klassning är mer sannolikt att överleva i en tuff industriell miljö än en med ett plasthölje och en lägre IP-klassning.


Låt oss överväga ett scenario för att illustrera vikten av TCO. En fabrik har 100 sensorer installerade på en kritisk produktionslinje. Fabriken är i drift 24/7, 365 dagar om året. Varje timmes driftstopp kostar fabriken 10 000 dollar i förlorad produktion. Ett sensorfel resulterar i genomsnitt i 2 timmars driftstopp för felsökning, byte och omstart. Om en lågkostnadssensor har en felfrekvens på 1 fel per år (MTBF på 8 760 timmar), är kostnaden för stilleståndstid från enbart den sensorn 20 000 USD per år (10 000 USD x 2 timmar). Om en högkvalitativ IFM Industrial Sensor har en felfrekvens på 0,1 fel per år (MTBF på 87 600 timmar) är kostnaden för stillestånd endast $2 000 per år. Skillnaden är $18 000 per sensor, bara från driftstopp. Detta är en dramatisk illustration av varför TCO är viktigare än initialkostnaden. Följande tabell ger ett ramverk för att utvärdera sensorns tillförlitlighet och TCO.


Tillförlitlighetsfaktor Låg tillförlitlighetssensor Hög tillförlitlig IFM-sensor Inverkan på TCO
MTBF (timmar) 8 760 (1 år) 87 600 (10 år) Lägre MTBF ökar stilleståndsfrekvensen
IP-betyg IP65 IP67 / IP69K Lägre IP-klassificering ökar risken för intrång
EMC-immunitet Grundläggande Hög Dålig EMC-immunitet leder till falska triggers
Temperaturområde -10°C till +60°C -25°C till +85°C Smal räckvidd begränsar applikationsflexibiliteten
Materialkvalitet Plasthus Rostfritt stålhölje Plast bryts ned snabbare i tuffa miljöer
Diagnostisk förmåga Ingen IO-länk med diagnostik Ingen diagnostik ökar felsökningstiden


För att utvärdera TCO för en sensor rekommenderar vi en enkel beräkning: (Antal sensorer) x (Fejlfrekvens) x (Nedtidskostnad per fel) x (Förväntad livslängd). Genom att ta hänsyn till kostnaden för stillestånd och sensorns tillförlitlighet kan du fatta ett välgrundat beslut som prioriterar långsiktigt värde framför kortsiktig kostnad. Vårt team klFlytande ljusautomation Trade Co., Ltd.kan tillhandahålla nödvändiga data om sensorns tillförlitlighet och prestanda för att stödja denna utvärdering.

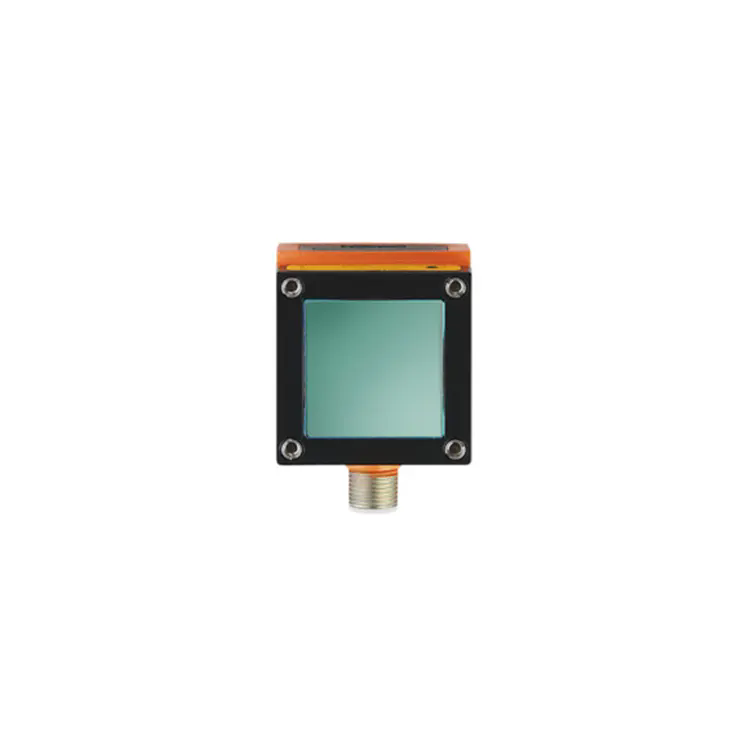

IFM O1D100


7. Vanliga frågor (FAQ)

Fråga 1: Hur kan jag bekräfta kompatibiliteten hos en IFM Industrial Sensor med mitt befintliga PLC-system?

Svar: Kompatibiliteten beror på tre nyckelfaktorer: utgångstyp (NPN vs. PNP), matningsspänning (vanligtvis 10-30V DC) och kommunikationsprotokoll (standard diskret I/O eller IO-Link). Kontrollera först specifikationen för din PLC-ingångsmodul för att bestämma den önskade utgångstypen. De flesta europeiska PLC:er (Siemens) använder PNP-ingångar. Kontrollera sedan att sensorns matningsspänning matchar din PLC-strömförsörjning (vanligtvis 24V DC). Slutligen, om du vill använda avancerade funktioner, bekräfta att din PLC stöder IO-Link, eller att du har en IO-Link-mastermodul installerad. Vårt team på Floating Light Automation Trade Co., Ltd. kan hjälpa till med denna kompatibilitetsbedömning och ge en korsreferens för din specifika PLC-modell.


Fråga 2: Vilka är de viktigaste skillnaderna mellan NPN- och PNP-utgångssensorer, och när ska jag välja var och en?

Svar: Den viktigaste skillnaden är växlingslogiken. I en NPN (sjunkande) utgång kopplar sensorn lasten till jord (0V) när den är aktiverad. I en PNP-utgång (sourcing) kopplar sensorn lasten till den positiva matningsspänningen (t.ex. +24V) när den är aktiverad. Valet beror på din PLC:s ingångsmodul. De flesta europeiska och moderna PLC:er använder PNP-ingångar, medan vissa äldre eller asiatiska PLC:er använder NPN. Om din PLC stöder båda (de flesta gör det), välj den utgångstyp som är mer bekväm för dina ledningar och säkerhetsöverväganden. Vårt team kan hjälpa dig att identifiera rätt utgångstyp för ditt PLC-system.


Fråga 3: Min sensor verkar trigga slumpmässigt. Vad kan detta bero på och hur kan jag fixa det?

Svar: Slumpmässig triggning orsakas ofta av elektromagnetisk störning (EMI) från närliggande motorer, svetsutrustning eller andra högeffektsenheter. Kontrollera först sensorns kabeldragning; se till att den inte går parallellt med strömkablarna. Om EMI är orsaken kan du använda sensorer med högre EMC-immunitet (de flesta IFM-sensorer har bra immunitet), installera skärmade kablar eller använda en sensor med en annan detektionsprincip (t.ex. induktiv kontra fotoelektrisk). Andra orsaker inkluderar vibrationer, temperaturfluktuationer eller en felinställd sensor. Vi rekommenderar en systematisk inspektion av installationen och miljön för att identifiera grundorsaken. Om problemet kvarstår, kontakta våra automationsspecialister för en detaljerad diagnos.


Fråga 4: Vilken är den största fördelen med att använda en IO-Link-sensor jämfört med en traditionell diskret sensor?

Svar: IO-Link-sensorer ger betydande fördelar jämfört med traditionella diskreta sensorer. De erbjuder dubbelriktad kommunikation, vilket gör att PLC:n inte bara kan läsa kopplingstillståndet utan också få tillgång till detaljerad diagnostik och processdata, inklusive signalstyrka, temperatur och drifttimmar. Detta möjliggör förutsägande underhåll och fjärrkonfiguration, vilket minskar stilleståndstiden. IO-Link förenklar också kabeldragningen, eftersom den använder en enda 4-ledarkabel för ström och data. Dessutom kan IO-Link-sensorer konfigureras med flera parameteruppsättningar, vilket gör att de kan anpassas till olika applikationer utan fysiskt utbyte. För en detaljerad bedömning av fördelarna med din applikation, kontakta vårt team på Floating Light Automation Trade Co., Ltd.


Fråga 5: Vilka är tecknen på att en IFM Industrial Sensor närmar sig slutet av sin livslängd och bör bytas ut?

Svar: Tecken på att en sensor närmar sig slutet av sin livslängd inkluderar: ökad svarstid (långsammare växling), minskat detekteringsområde, intermittenta falska triggers, synliga skador på höljet eller kabeln och en konsekvent minskning av signalkvaliteten (om den övervakas via IO-Link). Om sensorn inte är utrustad med diagnostik kan du använda en multimeter för att kontrollera dess utspänning eller ström. Som en generell regel bör sensorer i tuffa miljöer bytas ut vart 5-8 år som en del av en proaktiv underhållsplan. Vårt team kan ge vägledning om förväntad livslängd för sensorer och rekommendera ett ersättningsschema för din applikation.


8. Om Floating Light Automation Trade Co., Ltd.

Flytande ljusautomation Trade CO., LTD.är en global leverantör av industriella automationskomponenter, dedikerade till att leverera äkta, pålitliga och högpresterande automationsdelar till systemintegratörer, maskinbyggare, tillverkare och underhållsteam över hela världen. Vi är specialiserade på ledande varumärken inklusive Allen Bradley, Siemens, Omron, Keyence, SICK och IFM, som täcker PLC:er, HMI:er, servodrivningar, motorer, sensorer, visionsystem, säkerhetskomponenter och industriella kommunikationsmoduler. Varje produkt vi levererar är autentisk, spårbar och testad, vilket hjälper våra kunder att minska stilleståndstiden, förbättra produktiviteten och bygga stabila automationssystem.


Med många års erfarenhet av industriell automationssourcing och gränsöverskridande leverans har vi byggt en stabil global försörjningskedja och arbetar nära med auktoriserade kanaler och pålitliga partners. Vårt uppdrag är enkelt: gör äkta automationsdelar lätta att hitta, snabba att leverera och säkra att använda. Vi betjänar kunder inom fordonsindustrin, 3C-elektronik, mat & dryck, förpackning, logistik, energi och processindustri. Oavsett om du behöver enstaka reservdelar, partibeställningar eller teknisk support för utbyte och uppgraderingar, är vårt team av automationsspecialister redo att ge snabb offert, professionellt produktval och pålitlig eftermarknadsservice. På Floating Light Automation tror vi på kvalitet, äkthet och kundernas förtroende – vi är inte bara en leverantör, utan din pålitliga automationspartner.

about us


9. Slutsats

Att välja rättIFM industriell sensorför ditt PLC-system är ett beslut som kräver en systematisk utvärdering av sensortyp, elektrisk kompatibilitet, miljöförhållanden, kommunikationsprotokoll, tillförlitlighet och total ägandekostnad. Genom att följa den strukturerade beslutsprocessen som beskrivs i den här artikeln kan du med säkerhet välja en sensor som inte bara uppfyller de tekniska kraven för din applikation utan också ger långsiktig tillförlitlighet och kostnadseffektivitet. Nyckeln är att undvika ett "one-size-fits-all" tillvägagångssätt och att noggrant anpassa sensorn till applikationens specifika krav.


På Floating Light Automation Trade Co., Ltd. har vi åtagit oss att hjälpa dig att navigera i denna komplexa urvalsprocess. Vårt team av automationsspecialister har djup teknisk kunskap om IFM Industrial Sensor-produkter och deras integration med PLC-system. Vi tillhandahåller expertvägledning, snabba och korrekta offerter och pålitlig support efter försäljning. Vi inbjuder dig att kontakta oss för all hjälp med sensorval, teknisk support eller produktförsörjning. Låt oss hjälpa dig att bygga ett mer pålitligt, effektivt och produktivt automationssystem. Kontakta Floating Light Automation Trade Co., Ltd. idagför expertvägledning om att välja rätt IFM Industrial Sensor för ditt PLC-system och för att upptäcka hur våra äkta produkter kan förbättra din industriella automationsverksamhet.
