Artikelsammanfattning:Exakt avståndsmätning är avgörande för pålitlig industriell automation, effektiv materialhantering och konsekvent produktionskvalitet. DeIFM O1D100fotoelektrisk avståndssensor erbjuder beröringsfri optisk mätning, konfigurerbara kopplingsfunktioner, analoga utgångsalternativ och IO-Link-kommunikation för ett brett utbud av fabrikstillämpningar.Flytande ljushjälper industriella köpare att köpa automationskomponenter och utvärdera sensorkompatibilitet för deras utrustning. Den här guiden utforskar IFM O1D100:s viktigaste specifikationer, driftsprinciper, praktiska tillämpningar, installationsöverväganden och urvalskriterier.

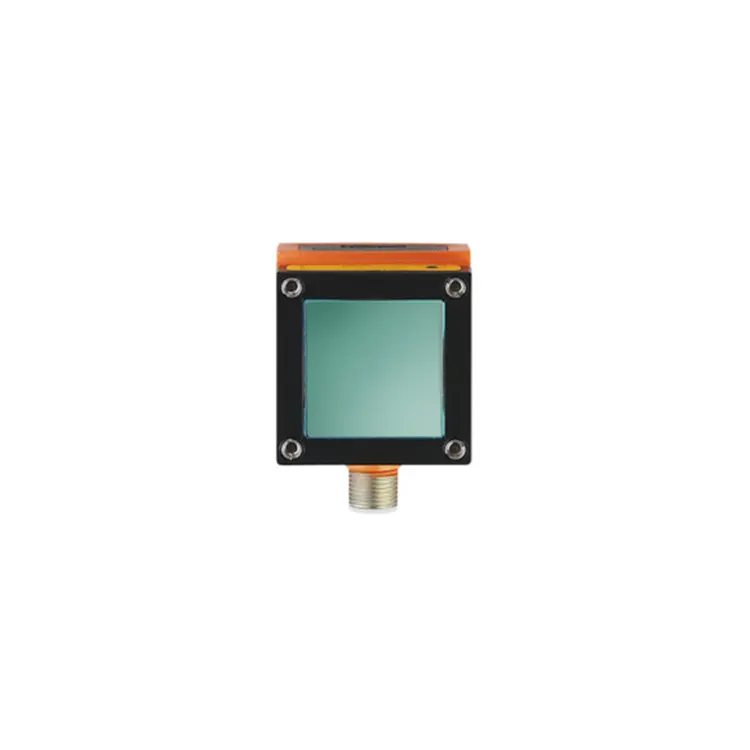

DeIFM O1D100är en fotoelektrisk avståndssensor designad för industriella applikationer som kräver pålitlig, beröringsfri objektdetektering och avståndsmätning. Den är tillverkad av ifm electronic och tillhör O1D-familjen av optiska avståndssensorer och är designad för att mäta avstånd på upp till 10 meter under specificerade referensförhållanden.
Till skillnad från mekaniska mätanordningar behöver en fotoelektrisk avståndssensor inte vidröra målobjektet. Detta gör det användbart för att övervaka rörliga produkter, detektera objektpositioner och mäta avstånd där fysisk kontakt kan störa produktionen eller skada känsliga material.
O1D100 kombinerar ett konfigurerbart detektionsområde med switchade utgångar och en analog utgångsmöjlighet. Dess IO-Link-gränssnitt stöder även parametrering och överföring av sensordata till kompatibla automationssystem.
För tillverkare, systemintegratörer och underhållsteam är den största fördelen möjligheten att integrera avståndsinformation i befintliga styrprocesser utan att införa en mekanisk mätmekanism vid detekteringspunkten.
Köpare kan granska IFM O1D100-produktsidan från Floating Light för produktinformation och inköpsförfrågningar.
När man utvärderar en industriell sensor bör ingenjörer överväga mer än dess maximala mätavstånd. Utgångskonfiguration, elektrisk kompatibilitet, miljöskydd, kommunikationskapacitet och målytas egenskaper påverkar alla verkliga prestanda.
| Parameter | Specifikation |
|---|---|
| Produkttyp | Fotoelektrisk avståndssensor |
| Tillverkare | ifm elektronisk |
| Modell | O1D100 |
| Mätområde | 0,2–10 m under specificerade referensförhållanden |
| Driftspänning | 18–30 V DC |
| Design av elektrisk utgång | DC PNP |
| Digitala utgångar | 2 konfigurerbara kopplingsutgångar |
| Alternativ för analog utgång | 4–20 mA eller 0–10 V, konfigurerbar |
| Kommunikationsgränssnitt | IO-Link COM2, 38,4 kBaud, revision 1.1 |
| Samplingsfrekvens | 1–50 Hz |
| Skyddsklassning | IP67 |
| Omgivande driftstemperatur | -10°C till +60°C |
| Husets mått | 59 × 42 × 52 mm |
| Laserskyddsklass | Klass 2 |
| Elektrisk anslutning | En femstifts M12 A-kodad kontakt |
Obs: Specifikationerna baseras på tillverkarens publicerade produktinformation. Det angivna mätområdet beror på målreflektivitet och referensförhållanden. Bekräfta det aktuella databladet, kopplingsschemat och konfigurationskraven före installation eller upphandling.
Ett viktigt urvalsövervägande är mätnoggrannheten. En maximal räckvidd på 10 meter betyder inte att sensorn ger samma noggrannhet på varje avstånd. Målfärg, ytreflektivitet, omgivande ljus och driftsförhållanden kan påverka mätprestanda. Ingenjörer bör konsultera de officiella tekniska specifikationerna för IFM O1D100 när de definierar acceptabla toleranser.
IFM O1D100 använder optisk mätning av flygtiden. I förenklade termer avger sensorn ljus mot ett mål och utvärderar den returnerade signalen för att bestämma avståndet. Detta gör att enheten kan mäta föremål utan att kräva direktkontakt.
När ett avståndsvärde har erhållits kan sensorn använda sina konfigurerade utgångsfunktioner för att kommunicera information till en ansluten styrenhet eller automationssystem.
Till exempel kan en förpackningslinje använda avståndsinformation för att identifiera om en produkt har nått en angiven position. En styrenhet kan sedan koordinera en transportör, ställdon eller inspektionsoperation baserat på den konfigurerade detekteringströskeln.
IO-Link lägger till ytterligare ett lager av funktionalitet. Med en kompatibel master och controller kan tekniker komma åt processdata som stöds, justera parametrar och hämta diagnostisk information. Detta kan förenkla driftsättningen och minska behovet av upprepade manuella justeringar vid sensorn.
IFM O1D100 är lämplig för många fabriksautomationsuppgifter där beröringsfri avståndsmätning ger användbar information för en kontrollprocess. Dess lämplighet bör alltid verifieras mot det erforderliga intervallet, målegenskaperna, svarsbehovet och installationsmiljön.
På monterings- och tillverkningslinjer kan sensorn övervaka positionen för arbetsstycken, fixturer eller rörliga komponenter. Avståndströsklar kan hjälpa ett kontrollsystem att avgöra om ett objekt är inom en förväntad driftzon innan nästa process börjar.
Detta tillvägagångssätt kan stödja repeterbara hanteringssekvenser och minska beroendet av mekaniska kontaktbrytare i lämpliga applikationer.
Automatiserade lagringssystem, transportörer och pallhanteringsutrustning behöver ofta detektera objektpositioner eller uppskatta avståndet mellan ett mål och en fast referenspunkt.
O1D100 kan ge avståndsinformation för utvalda positionerings- och närvaroövervakningsuppgifter. Tillämpningar som involverar komplexa palllaster, flera mål eller säkerhetskritiska kollisionsundvikande kräver dock en separat bedömning av täckning och säkerhetskrav på systemnivå.
I förpacknings- och pakethanteringssystem kan avståndsmätningar hjälpa till att avgöra om ett paket har nått en definierad position eller om ett mål faller inom ett konfigurerat mätfönster.
Där förpackningsdimensioner måste beräknas bör ingenjörer bedöma hela sensorarrangemanget och styrlogiken. En enda avståndsavläsning ger inte automatiskt en fullständig tredimensionell mätning av ett paket.
Industriella maskiner kan kräva kontinuerlig eller periodisk övervakning av komponentpositioner, materialnivåer eller ändrade avstånd. O1D100:s analoga utgång kan vara användbar när en styrenhet behöver en avståndsrelaterad signal snarare än bara ett enkelt på/av-läge.
Innan du använder den för nivåmätning eller övervakning av oregelbundna ytor, verifiera målmaterialet, avkänningsgeometri, miljöförhållanden och nödvändig mättolerans.
Korrekt integration börjar med elektrisk kompatibilitet och en tydlig förståelse för hur mätningen kommer att användas. Även en kapabel sensor kan ge opålitliga systemresultat om dess utgångsinställningar eller styrenhetskonfiguration är felaktiga.
För PLC-integration, kontrollera de elektriska ingångsspecifikationerna och skalningslogiken för den valda styrenheten. Anta inte att alla kommunikationsprotokoll som anges för andra automationsprodukter stöds direkt av O1D100. Dess dokumenterade kommunikationsgränssnitt är IO-Link; all integration på nätverksnivå kan kräva en kompatibel master eller gateway.
Den bästa avståndssensorn är den som uppfyller applikationens faktiska driftkrav, inte nödvändigtvis modellen med störst nominell räckvidd. En strukturerad jämförelse hjälper köpare att undvika att välja en enhet som är olämplig för målmaterialet eller kontrollsystemet.
| Urvalsfaktor | Vad du ska kontrollera | Varför det spelar roll |
|---|---|---|
| Mät avstånd | Minsta, normala och maximala arbetsavstånd | Säkerställer att målet förblir inom det användbara intervallet. |
| Målyta | Färg, reflektivitet, textur och dimensioner | Påverkar kvaliteten och tillförlitligheten hos den returnerade optiska signalen. |
| Krävd noggrannhet | Tillåtet mätfel vid aktuellt avstånd | Förhindrar att en långdistanssensor används utöver dess praktiska tolerans. |
| Utdatakompatibilitet | PNP-ingångar, analoga kanaler eller IO-Link-stöd | Säkerställer att sensorn kan kommunicera med styrsystemet. |
| Driftmiljö | Temperatur, damm, fukt, vibrationer och omgivande ljus | Hjälper till att avgöra om sensorn kan fungera tillförlitligt vid installationspunkten. |
| Svarskrav | Samplingshastighet och maskincykeltid | Säkerställer att mätuppdateringar är lämpliga för processhastigheten. |
| Installationsutrymme | Husets mått, monteringsläge och kabelåtkomst | Stöder enkel mekanisk integration och underhåll. |
När du jämför O1D100 med en annan sensor, granska de officiella specifikationerna för båda produkterna under jämförbara förhållanden. Skillnader i mätprinciper, referensmål, utgångsfunktioner och miljöklassificeringar kan göra rubrikspecifikationer missvisande.
Inköpsteam bör också verifiera den exakta modellbeteckningen, produktens skick, ledtid, garantivillkor och tillgängligheten av teknisk dokumentation innan de gör en beställning.
Goda installationsmetoder hjälper till att upprätthålla konsekventa mätningar och minimerar onödig felsökning. Även om IFM O1D100 har en skyddsklass IP67, påverkar installationsförhållandena och målegenskaper fortfarande den praktiska prestandan.
För tillämpningar som involverar damm eller oljedimma, upprätta ett underhållsschema baserat på den faktiska föroreningsnivån. En kapslingsklassning garanterar inte att en optisk mätning förblir opåverkad av avlagringar på sensorns främre fönster.
Om mätningarna fluktuerar, kontrollera inriktning, målreflektivitet, omgivande ljus, elektriska anslutningar och konfigurationsinställningar innan du byter ut enheten. Vid behov, jämför sensoravläsningarna med en känd referensmätning under kontrollerade förhållanden.
Det publicerade mätområdet är 0,2–10 meter under specificerade referensförhållanden med ett vitt mål med 90 % remission. Faktisk prestanda beror på målegenskaper och driftsmiljön.
Ja. O1D100 stöder IO-Link COM2 vid 38,4 kBaud och IO-Link version 1.1. En kompatibel IO-Link-master krävs för att komma åt kommunikationsfunktionerna.
Ja. En av dess utgångar kan konfigureras för en 4–20 mA strömsignal eller en 0–10 V spänningssignal. Det analoga området bör konfigureras för att passa applikationens mätkrav och regulatoringång.
Dess IP67-klassning ger skydd mot damminträngning och tillfällig nedsänkning under specificerade testförhållanden. Kraftig förorening på det optiska fönstret kan dock påverka mätkvaliteten, så miljölämplighet och rengöringskrav bör utvärderas för varje installation.
Den specificerade driftspänningen är 18–30 V DC. Följ alltid det officiella kopplingsschemat och bekräfta kraven på strömförsörjning och styrenhet innan du ansluter sensorn.
Säkerställ korrekt inriktning, använd representativa målmaterial under testning, håll det optiska fönstret rent och konfigurera samplingshastigheten och utmatningströskelvärdena på lämpligt sätt. Om avläsningarna förblir instabila, kontrollera omgivande ljus, ytreflektion, elektriska störningar och driftsavstånd.
Industriella köpare kan kontakta Floating Light via deras IFM O1D100 produktsida för att begära en offert och bekräfta aktuellt lager, leveransarrangemang, produktdokumentation och tillämpliga garantivillkor.
IFM O1D100 är ett praktiskt alternativ för industriella applikationer som behöver beröringsfri avståndsmätning, konfigurerbart kopplingsbeteende, analog signalutgång och IO-Link-kommunikation. Dess mätområde på upp till 10 meter under specificerade referensförhållanden gör det värt att utvärdera för produktionslinjepositionering, materialhantering, förpackning och utvalda utrustningsövervakningsuppgifter.
Nyckeln till framgångsrik implementering är att matcha sensorns faktiska mätprestanda och gränssnittskapacitet till målmaterialet, arbetsavstånd, maskincykel och miljöförhållanden. Noggrann konfiguration och idrifttagning är lika viktigt som att välja rätt modell.
