Flytande ljustillhandahåller industriella automationskomponenter för tillverkare som söker pålitliga avkännings- och styrlösningar. DeIFM LK3122elektronisk nivåsensor erbjuder kapacitiv vätskenivådetektion, konfigurerbara växlingsfunktioner, analoga utgångar och IO-Link-kommunikation, vilket gör den till ett praktiskt alternativ för övervakning av kompatibla vätskor i industriell utrustning.
IFM LK3122 är en elektronisk nivåsensor designad för applikationer som involverar vatten, vattenbaserade kylmedel, oljor och liknande vätskor. Dess 264 mm sond har ett 195 mm aktivt avkänningsområde, medan dess konfigurerbara switchutgång och analoga utgång stöder olika övervaknings- och kontrollkrav. Med 18–30 V DC driftspänning och IO-Link-kommunikation kan sensorn integreras i lämpliga automationsarkitekturer. Den här guiden förklarar dess arbetsprincip, viktiga tekniska specifikationer, tillämpningsöverväganden, installationskrav och urvalskriterier för att hjälpa ingenjörer och inköpsteam att avgöra om den matchar deras utrustning.
Innehållsförteckning
- Vad är IFM LK3122?
- Hur fungerar sensorn?
- Viktiga tekniska specifikationer
- Huvudfunktioner och fördelar
- Typiska industriella tillämpningar
- Installations- och konfigurationsöverväganden
- Hur man väljer rätt nivåsensor
- Underhåll och felsökning
- Vanliga frågor
- Slutsats

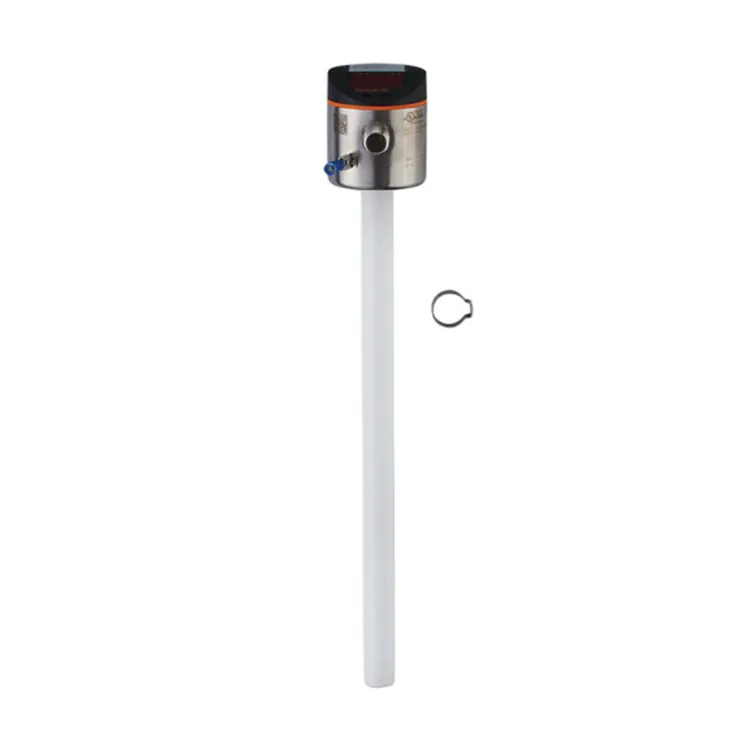

Vad är IFM LK3122?
IFM LK3122 är en elektronisk nivåsensor tillverkad av ifm electronic. Till skillnad från en konventionell flottörbrytare som i första hand detekterar ett mekaniskt läge, använder denna modell en kapacitiv mätprincip för att upptäcka förändringar i nivån av kompatibla vätskor längs sin avkänningssond.
Sensorn är avsedd för applikationer som involverar vatten, vattenbaserade kylsmörjmedel, oljor, oljebaserade medier och vätskor med liknande egenskaper. Dess elektroniska utgångar gör att den uppmätta nivån kan integreras i industriella övervaknings- och styrprocesser.
För underhållsingenjörer, utrustningsintegratörer och konstruktörer av automationssystem är det viktigaste inte bara modellnumret. Det är om sensorns aktiva intervall, vätskekompatibilitet, temperaturgränser, utgångskonfiguration och installationsförhållanden matchar den faktiska applikationen.
Köpare kan granska IFM LK3122 produktinformation från Floating Light och jämföra de angivna detaljerna med tillverkarens dokumentation innan de gör en beställning.
Hur fungerar sensorn?
Kapacitiv nivåmätning förlitar sig på förändringar i elektrisk kapacitans associerad med närvaron av ett medium runt avkänningselementet. När vätskenivån ändras längs sonden, utvärderar sensorn motsvarande elektriska respons och bestämmer den nivårelaterade mätningen.
LK3122 tillhandahåller konfigurerbara utgångar för att överföra användbar information till en styrenhet eller övervakningssystem. Beroende på installation och parameterinställningar kan dessa signaler stödja nivåövervakning, tröskeldetektering och automatiska utrustningssvar.
Förstå dess utdataalternativ
- Digital omkopplingsutgång:Stöder tröskelbaserade åtgärder, såsom signalering när den uppmätta nivån når ett konfigurerat börvärde.
- Analog utgång:Ger en konfigurerbar ström- eller spänningssignal för kompatibel styrutrustning.
- IO-länk:Möjliggör digital kommunikation som stöds, enhetsidentifiering, parametrering och diagnostiska funktioner via en kompatibel IO-Link-master.
Dessa funktioner tillåter systemdesigner att välja en lämplig integrationsmetod utan att anta att varje installation kommer att använda alla tillgängliga utgångar samtidigt.
Viktiga tekniska specifikationer
Att granska den tekniska informationen före köp hjälper till att förhindra oöverensstämmelse mellan sensorn och målmaskinen. Följande tabell sammanfattar viktiga specifikationer som publicerats för IFM LK3122.
| Parameter | Specifikation | Praktisk betydelse |
|---|---|---|
| Produkttyp | Elektronisk nivåsensor | Designad för vätskenivådetektion |
| Mätprincip | Kapacitiv | Upptäcker nivåförändringar genom kapacitiv avkänning |
| Sondlängd | 264 mm | Viktigt för tankdjup och monteringsdesign |
| Aktivt avkänningsområde | 195 mm | Definierar den aktiva mätsektionen |
| Inaktiva zoner | 53 mm upptill; 16 mm i botten | Måste beaktas vid placering av sonden |
| Driftspänning | 18–30 V DC | Kräver en kompatibel likströmskälla |
| Växlingsutgång | PNP/NPN; konfigurerbar normalt öppen eller normalt stängd | Stöder kompatibla digitala kontrollingångar |
| Analog strömutgång | 4–20 mA, konfigurerbar riktning | Lämplig för kompatibla analoga ingångsmoduler |
| Analog spänningsutgång | 0–10 V, konfigurerbar riktning | Kräver en kompatibel spänningsingång |
| IO-länk | Version 1.1 | Stöder kompatibel digital integration |
| Mätfel | ±5 % av slutvärdet | Bör beaktas vid definition av kontrolltoleranser |
| Omgivningstemperatur | 0–60°C | Relevant för sensorns installationsmiljö |
Viktig:Givarens tillåtna mediumtemperatur beror på vätska och installationstillbehör. För vatten- och vattenbaserade kylmedel är det publicerade intervallet 0–35°C, med 35–65°C möjligt med det specificerade E43100 klimatröret. För olja är det publicerade intervallet 0–70°C. Se den officiella IFM-produktsidan och den tekniska dokumentationen för fullständiga driftsvillkor och begränsningar.
Huvudfunktioner och fördelar
Flera egenskaper gör LK3122 värd att utvärdera för industriella vätskeövervakningsprojekt.
1. Flera utgångsmöjligheter
Kombinationen av en switching-utgång, en analog utgång och IO-Link-kommunikation ger ingenjörer flera integrationsmöjligheter. Lämplig konfiguration beror på regulatorn, övervakningskrav och valda parametrar.
2. Konfigurerbara kopplingsfunktioner
Börvärden och återställningspunkter kan konfigureras inom det specificerade justeringsintervallet. Detta stöder applikationer där en styrenhet måste svara på en definierad vätskenivå snarare än att bara visa en mätning.
3. En definierad aktiv mätzon
Det aktiva området på 195 mm hjälper ingenjörer att planera sondplacering i kompakta tankar och utrustningsreservoarer. Korrekt positionering är viktigt eftersom de inaktiva sektionerna inte ger samma mätfunktion som den aktiva zonen.
4. Industriell integration
Dess 18–30 V DC-matning och konfigurerbara utgångsalternativ gör LK3122 lämplig för utvärdering i kompatibla automationssystem. Elektriska egenskaper, belastningsgränser och anslutningskrav bör kontrolleras mot regulatorns dokumentation före idrifttagning.
Typiska industriella tillämpningar
Sensorn kan övervägas för kompatibla vätskeövervakningsuppgifter i industriell utrustning, förutsatt att medium och driftförhållanden faller inom dess publicerade gränser.
- Kylvätskebehållare för verktygsmaskiner:Övervaka vattenbaserade kylsmörjmedel och ge nivårelaterade signaler till maskinens kontroller.
- Hydraulisk utrustning:Övervaka kompatibla hydrauloljor i reservoarer där sondens geometri och oljetemperatur uppfyller specifikationerna.
- Industriella vattensystem:Upptäck vätskenivåförändringar i lämpliga vattentankar och utrustningskåp.
- Smörjsystem:Övervakning av stödnivå för kompatibla smörjmedel i maskiner.
- Automatiserad utrustning:Tillhandahåll switchande eller analoga signaler för integration i ett lämpligt PLC-baserat övervakningsarrangemang.
Dessa är potentiella tillämpningskategorier snarare än garantier för lämplighet. LK3122 är inte avsedd för varje flytande eller industriell process. Tillverkaren listar restriktioner för starkt ledande eller vidhäftande media, granulära material, syror, alkalier, livsmedelsbearbetning och elektroplätering. Bekräfta det exakta mediet och processförhållandena före valet.
Installations- och konfigurationsöverväganden
Korrekt installation har en direkt inverkan på mätningens tillförlitlighet och effektiviteten av kontrollstrategin.
- Kontrollera tankens geometri.Kontrollera att sondens längd och monteringsarrangemang passar det tillgängliga installationsdjupet.
- Placera den aktiva zonen korrekt.Ta hänsyn till den 53 mm övre inaktiva zonen och 16 mm nedre inaktiva zonen när du bestämmer de nödvändiga mätpunkterna.
- Bekräfta medium kompatibilitet.Kontrollera vätskans egenskaper, dielektriska egenskaper och temperatur mot tillverkarens gränser.
- Kontrollera elektriska anslutningar.Matcha matningsspänningen, kopplingslogiken, analog signaltyp och belastningskraven till styrenheten.
- Konfigurera mätparametrar.Ställ in nödvändiga kopplings- och återställningspunkter, utgångsbeteende och andra parametrar enligt bruksanvisningen.
- Testa under verkliga driftsförhållanden.Bekräfta utgångssvaret vid representativa vätskenivåer innan du sätter maskinen i rutindrift.
För digital kommunikation, verifiera även IO-Link-mastern, enhetskonfigurationen och den kompatibla enhetsbeskrivningsfilen vid behov.
Hur man väljer rätt nivåsensor
När du jämför IFM LK3122 med andra elektroniska nivåsensorer, överväg hela applikationen snarare än att välja en modell enbart efter pris eller nominell sondlängd.
| Urvalsfaktor | Frågor att ställa |
|---|---|
| Vätskekompatibilitet | Är mediet godkänt för användning med denna kapacitiva sensor? |
| Mätområde | Täcker det aktiva området på 195 mm den erforderliga nivåvariationen? |
| Temperatur | Är både omgivnings- och vätsketemperaturen inom de tillåtna gränserna? |
| Kontrollgränssnitt | Accepterar PLC:n den valda switch-, ström-, spännings- eller IO-Link-signalen? |
| Installation | Kan sonden monteras med hänsyn till de erforderliga inaktiva zonerna? |
| Anskaffning | Kan leverantören bekräfta exakt modell, skick, tillgänglighet och dokumentation? |
Ingenjörer bör också utvärdera om kontinuerlig nivåmätning, tröskeldetektering eller en annan avkänningsprincip är lämpligast. En sensor som fungerar bra i en reservoar kanske inte är lämplig för ett annat medium eller processkonfiguration.
Underhåll och felsökning
Rutinkontroller kan hjälpa till att identifiera installations- eller konfigurationsproblem innan de stör produktionen.
- Inspektera sonden och monteringsarrangemanget för kontaminering eller fysisk skada.
- Verifiera matningsspänningen och de elektriska anslutningarna om sensorn inte svarar som förväntat.
- Kontrollera omkopplings- och återställningspunkter när larmbeteendet skiljer sig från den avsedda styrsekvensen.
- Jämför analoga avläsningar med förväntade värden och bekräfta att PLC-ingången är konfigurerad för rätt signaltyp.
- Granska IO-Link-kommunikation och enhetsparametrar när du använder ett digitalt gränssnitt.
- Läs bruksanvisningen innan du rengör, ändrar inställningar eller återställer utrustningen i drift.
Underhållsintervall bör baseras på den faktiska driftsmiljön, egenskaperna hos den övervakade vätskan och utrustningstillverkarens rekommendationer.
Vanliga frågor
1. Vilken typ av sensor är IFM LK3122?
IFM LK3122 är en elektronisk kapacitiv nivåsensor designad för att detektera nivån av kompatibla vätskor. Den tillhandahåller en konfigurerbar switching-utgång, en analog utgång och IO-Link-kommunikation.
2. Vilket är det aktiva avkänningsområdet för IFM LK3122?
Sonden är 264 mm lång, med ett aktivt avkänningsområde på 195 mm. De angivna inaktiva zonerna är 53 mm upptill och 16 mm nedtill. Dessa mått bör ingå i installationsplanen.
3. Vilka vätskor kan IFM LK3122 övervaka?
Dess avsedda media inkluderar vatten, vattenbaserade kylmedel, oljor, oljebaserade medier och liknande vätskor som uppfyller de specificerade villkoren. Starkt ledande eller vidhäftande media och vissa kemiska eller industriella tillämpningar är uteslutna. Kontrollera alltid tillverkarens kompatibilitetsinformation.
4. Kan IFM LK3122 ansluta till en PLC?
Ja, den kan integreras med en kompatibel PLC med dess kopplingsutgång, analoga ström- eller spänningsutgång eller IO-Link-gränssnitt. Den valda metoden måste matcha PLC:ns elektriska ingångar och kommunikationsmöjligheter.
5. Vilken strömförsörjning kräver IFM LK3122?
Den specificerade driftspänningen är 18–30 V DC. Bekräfta kraven på strömförsörjning, ledningar, utgångsbelastning och anslutningar med hjälp av den tekniska dokumentationen före installation.
6. Hur kan köpare verifiera rätt modell innan de beställer?
Kontrollera den fullständiga modellbeteckningen, tillverkarens dokumentation, produktens skick och all tillgänglig spårbarhetsinformation. Köpare kan också ge sina applikationskrav till Floating Light för att bekräfta den efterfrågade modellen och inköpsinformation.
Slutsats
IFM LK3122 erbjuder kapacitiv vätskenivådetektion, konfigurerbara utgångsfunktioner och IO-Link-anslutning för lämpliga industriella övervakningstillämpningar. Dess 195 mm aktiva avkänningsområde och definierade driftgränser gör en noggrann bedömning av tillämpningen avgörande. Genom att verifiera mediumkompatibilitet, installationsgeometri, temperatur och regleringskrav innan köp kan ingenjörer göra ett mer välgrundat sensorval.
Letar du efter IFM LK3122 för ditt automationsprojekt? Floating Light kan hjälpa dig att granska modellinformation, kontrollera produkttillgänglighet och utvärdera inköpskrav för din applikation. Besök vår IFM LK3122 produktsida eller utforska våra industriella automationsprodukter. Om du behöver hjälp med modellverifiering, prissättning eller beställningskvantiteter,kontakta ossför att diskutera dina krav och hitta den lämpliga lösningen.
