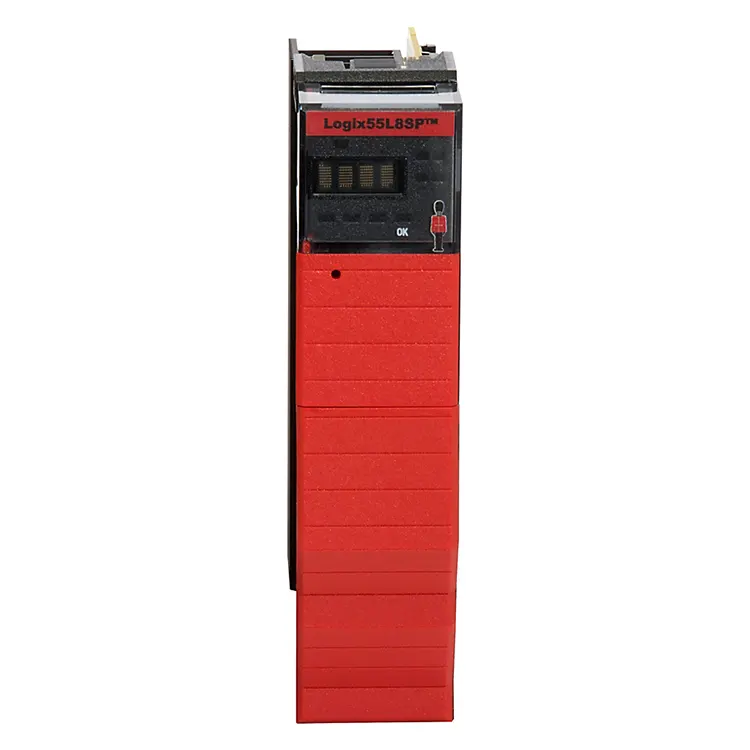

DeAllen-Bradley 1756-L8SPär en Safety Partner Controller designad för GuardLogix 5580 säkerhetskontrollarkitektur. Installerad i ett ControlLogix-chassi tillsammans med en kompatibel GuardLogix 5580 primärkontroller, hjälper den till att tillhandahålla bearbetningsarkitekturen som krävs för industriella säkerhetsapplikationer med hög integritet. Den här guiden förklarar dess funktion, arkitektur, specifikationer, installationsöverväganden, konfigurationsarbetsflöde, felsökningspunkter och inköpsfrågor för ingenjörer, underhållsteam, systemintegratörer och köpare av industriell automation.
Industriella automationssystem behöver i allt högre grad utföra två jobb samtidigt: bibehålla effektiv maskindrift och utföra säkerhetsfunktioner på ett tillförlitligt sätt. In a GuardLogix 5580 architecture, theAllen-Bradley 1756-L8SPfungerar som Safety Partner Controller kopplad till en kompatibel primär GuardLogix-kontroller.
Rockwell Automations dokumentation identifierar 1756-L8SP som en del av GuardLogix 5580 säkerhetskontrollerfamiljen. Enheten är inte bara en konventionell fristående PLC-processor. Istället deltar den i systemets säkerhetsarkitektur och arbetar med en kompatibel primär styrenhet. :contentReference[oaicite:0]{index=0}
Denna distinktion är viktig när du väljer ersättningsutrustning. Ett vanligt inköpsmisstag är att behandla 1756-L8SP som en oberoende ControlLogix-processor för allmänna ändamål. Dess avsedda funktion är specifikt kopplad till GuardLogix säkerhetsarkitektur, så kompatibilitet med den primära styrenheten, chassit, firmware, projektkonfiguration och tillämpliga säkerhetskrav måste beaktas tillsammans.
Det primära syftet med 1756-L8SP är att delta i den redundanta bearbetningsarkitekturen som används av GuardLogix 5580 säkerhetskontroller. Rockwell Automation listar 1756-L8SP bland GuardLogix 5580 säkerhetskontroller och identifierar enheten med produktkod 176 i sin Studio 5000-kontrollerinformation. :contentReference[oaicite:1]{index=1}
För en industriell systemdesigner är den praktiska fördelen arkitektonisk: säkerhetsrelaterad styrning kan integreras i en ControlLogix-baserad automationsmiljö snarare än att kräva en helt separat styrplattform för varje säkerhetsfunktion.
Beroende på den kompletta systemdesignen kan denna arkitektur stödja applikationer som involverar maskinskydd, nödstoppsfunktioner, säkerhetsförregling, säker rörelse, processskydd och andra säkerhetsrelaterade kontrolluppgifter. Den faktiska säkerhetskapaciteten beror på den fullständiga certifierade konfigurationen, inklusive styrenhetskombinationen, firmware, säkerhets-I/O, applikationsdesign och tillämpliga standarder.
En av de viktigaste övervägandena är att förstå att 1756-L8SP inte ersätter den primära GuardLogix-styrenheten. Den är designad för att fungera med en kompatibel GuardLogix 5580 säkerhetskontroll.
Kompatibla primära styrenhetsfamiljer inkluderar modeller som 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES och 1756-L85ES. Rockwell Automations nuvarande dokumentation identifierar dessa modeller som GuardLogix 5580-kontroller och identifierar separat 1756-L8SP som en säkerhetskontroller inom samma arkitektur. :contentReference[oaicite:2]{index=2}
Kör GuardLogix-applikationen och koordinerar systemets drift.
Tillhandahåller rollen som säkerhetspartner inom styrenhetsarkitekturen.
Ansluter fältsäkerhetsanordningar och maskinsäkerhetsfunktioner.
För säkerhetskritiska projekt bör ingenjörer alltid verifiera den exakta styrkombinationen och firmwarerevisionen mot tillämplig Rockwell Automations tekniska dokumentation och säkerhetscertifiering. Rockwells publicerade tekniska data anger att vissa funktionella säkerhetsfunktioner är beroende av specificerade firmwarerevisioner och systemkonfigurationer. :contentReference[oaicite:3]{index=3}
Tekniska specifikationer har betydelse när man planerar ett byte, utvärderar skåpförhållanden eller kontrollerar om en befintlig installation kan ta emot modulen. Tillgängliga tekniska referenser identifierar 1756-L8SP som en öppen, chassimonterad Safety Partner Controller.
| Parameter | 1756-L8SP Information |
|---|---|
| Produktfamilj | ControlLogix / GuardLogix 5580 |
| Produkttyp | Safety Partner Controller |
| Montering | ControlLogix chassi |
| Inhägnad | Öppen stil |
| Nuvarande dragning | 5 mA vid 1,2 VDC; ungefär 1,2 A vid 5,1 VDC |
| Driftstemperatur | Upp till -25 till 70 °C beroende på specificerad konfiguration |
| Förvaringstemperatur | Cirka -40 till 85 °C |
| Relativ luftfuktighet | Upp till 95 %, icke-kondenserande |
| Nätverksportar | Ingen inbäddad nätverksport |
Publicerade distributörsspecifikationer rapporterar standardeffekt- och miljösiffrorna ovan, medan Rockwell Automations dokumentation bör förbli referensen för de exakta installations- och certifieringskraven för en säkerhetsapplikation. :contentReference[oaicite:4]{index=4}
1756-L8SP är relevant överallt där en GuardLogix 5580 säkerhetsarkitektur används för att integrera säkerhetskontroll med ett större industriellt automationssystem. Typiska miljöer kan vara tillverkning, maskinbyggnad, materialhantering, bilproduktion, förpackning och processrelaterade installationer.
Modulen i sig bestämmer inte säkerhetsfunktionen. Istället utgör den en del av ett komplett säkerhetssystem som kan inkludera säkerhetsinmatningsanordningar, säkerhetsutgångsanordningar, drivenheter, motorer, skyddsutrustning, nödstoppsanordningar och applikationsspecifik säkerhetslogik.
Korrekt installation börjar med systemkompatibilitet snarare än att bara sätta in en modul i en ledig plats. Före byte eller driftsättning bör ingenjörer verifiera chassit, primära GuardLogix-kontroller, firmwarerevision, projektkonfiguration och säkerhetsrelaterad dokumentation.
En ersättningsmodul bör aldrig väljas enbart för att katalognumret ser likadant ut. GuardLogix, ControlLogix och tidigare controllergenerationer kan ha visuellt liknande hårdvara men olika funktionella roller.
När ett GuardLogix-system rapporterar ett problem som involverar säkerhetspartnern, bör underhållspersonal först avgöra om problemet är relaterat till hårdvara, konfiguration, firmware, chassikommunikation eller det bredare säkerhetssystemet.
| Observerat skick | Objekt att kontrollera |
|---|---|
| Controller- eller partnerfel | Kontrollerstatus, moduldiagnostik, firmwarekompatibilitet och projektkonfiguration |
| Oväntat säkerhetsstatus | Säkerhets-I/O, applikationslogik, fältenheter och säkerhetsuppgiftsdiagnostik |
| Modulen känns inte igen | Chassisäten, hårdvaruidentitet, revisionskompatibilitet och konfiguration |
| Systemet misslyckas efter byte | Korrekt katalognummer, firmware, projektrevision, regulatorparning och säkerhetsvalidering |
Underhållsteam bör dokumentera den ursprungliga hårdvaruidentiteten och kontrollrevisionen innan en modul byts ut. Detta enkla steg kan avsevärt minska driftsättningsförseningar, särskilt i äldre produktionssystem där den ursprungliga projektdokumentationen kan vara ofullständig.
Att köpa en industriell styrenhet skiljer sig från att köpa en konventionell konsumentelektronikprodukt. Köpare måste överväga exakta artikelnummer, hårdvarans skick, revisionsinformation, tillgänglighet, dokumentation, garantivillkor och applikationskompatibilitet.
För Allen-Bradley 1756-L8SP bör köpare bekräfta åtminstone följande information innan de gör en beställning:
Floating Light Automation Trade Co.,Ltd.kan stödja köpare av industriell automation som behöver hjälp med att identifiera automationskomponenter och köpa ersättningsutrustning. När du begär en offert kan det att tillhandahålla det fullständiga katalognumret och tillgänglig namnskyltsinformation bidra till att minska onödig kommunikation och förbättra detaljidentifieringens noggrannhet.
Nej. 1756-L8SP är en säkerhetspartnerkontroller som används inom GuardLogix 5580 säkerhetsarkitektur. Den ska inte behandlas som en fristående ControlLogix-processor för allmänna ändamål. Rockwell Automation listar det inom GuardLogix 5580 säkerhetskontrollerfamiljen. :contentReference[oaicite:6]{index=6}
1756-L8SP är designad för att fungera med kompatibla GuardLogix 5580 primära säkerhetskontroller, inklusive medlemmar av 1756-L81ES till 1756-L85ES-familjen. Exakt kompatibilitet bör verifieras mot den aktuella Rockwell Automation-dokumentationen och den installerade firmwareversionen. :contentReference[oaicite:7]{index=7}
Tillgängliga produktspecifikationer identifierar att 1756-L8SP inte har någon inbäddad nätverksport. Dess roll är som en säkerhetspartner inom ControlLogix-chassit snarare än som en fristående nätverksansluten styrenhet. :contentReference[oaicite:8]{index=8}
GuardLogix 5580-system konfigureras och programmeras med Studio 5000 Logix Designer. Den exakta programvaruversionen och kompatibilitetskraven bör kontrolleras mot kontrollernas firmware och projektkrav.
En maskinvarubyte bör inte behandlas som en enkel plug-and-play-procedur för en säkerhetsapplikation. Ersättningen bör kontrolleras mot befintlig styrenhet, firmware, projektkonfiguration, säkerhetskrav och idrifttagningsprocedur.
Rockwell Automations tekniska dokumentation anger att specificerade GuardLogix 5580-konfigurationer som använder 1756-L8SP kan stödja funktioner upp till SIL 3 och kategori 4/prestandanivå e under tillämpliga förhållanden. Certifieringen beror på hela systemet, specificerad firmware, arkitektur och implementering snarare än på enbart 1756-L8SP. :contentReference[oaicite:9]{index=9}
Allen-Bradley 1756-L8SP har en specialiserad position i GuardLogix 5580-plattformen. Istället för att fungera som en oberoende PLC, fungerar den som en säkerhetspartner inom en kompatibel GuardLogix-arkitektur, och hjälper till att tillhandahålla den processstruktur som krävs för säkerhetsapplikationer med hög integritet.
För ingenjörer är de viktigaste övervägandena systemkompatibilitet, styrenhetsparning, firmware, chassikrav, säkerhetsapplikationsdesign och validering. För inköpsteam kan exakt artikelnummerverifiering, produktskick, spårbarhet, garanti och leveranskrav vara lika viktiga.
En tydlig förståelse av 1756-L8SP kan hjälpa till att minska felaktiga byten, förkorta felsökningstiden och göra underhållet av industriell automation mer förutsägbar. Oavsett om du planerar en ny GuardLogix-installation eller skaffar en ersättning för en befintlig produktionslinje, bör korrekt produktidentifiering alltid komma före inköp och driftsättning.
