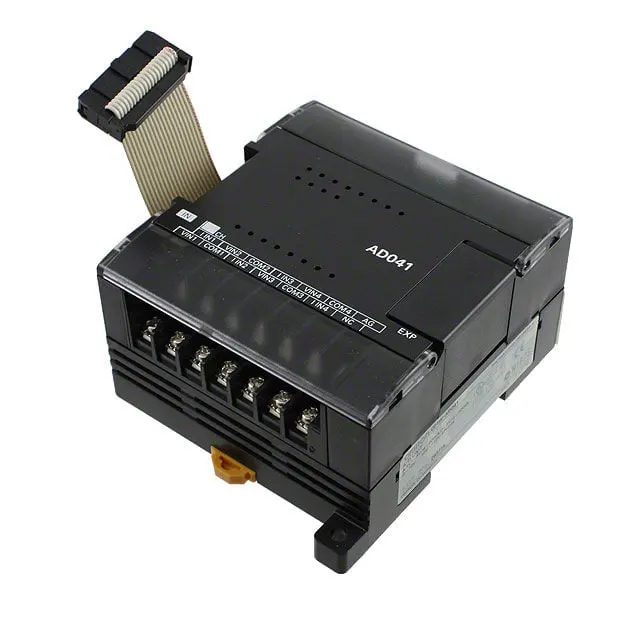

Omron CP1W-AD041

Omron CP1W-AD041 är en 4-kanalig analog ingångsexpansionsmodul exklusivt matchad med CP1E-seriens programmerbara logiska styrenhet. Den kan omvandla externa 4-20mA strömsignaler eller 0-10V spänning analoga signaler till digitala signaler som kan kännas igen av PLC, så att styrsystemet kan samla in och bearbeta kontinuerligt förändrade fysiska parametrar.

Varje kanal stöder oberoende inställning av signalområde, som flexibelt kan anpassas till olika typer av sensorer och arbetsförhållanden på plats. Omrons ursprungliga tillverkningsteknik garanterar modulens stabilitet under långvarig kontinuerlig drift, och den kompakta storleken tar inte upp extra installationsutrymme i elskåpet.

Kärntekniska specifikationer

· Antal ingångskanaler:4 isolerade analoga ingångskanaler

· Signaltyper som stöds:0-10V DC spänning, 4-20mA DC ström

· Upplösning:1/4000 (full skala)

· Omvandlingshastighet:150μs per kanal

· Noggrannhet:±0,3 % full skala (25°C omgivningstemperatur)

· Strömförsörjning:Drivs av värd CP1E PLC, ingen extern strömförsörjning krävs

· Installationsmetod:Kompatibel med Omron DIN-skena montering, kan installeras direkt på CP1E expansionsbussen

· Driftsmiljötemperatur:0°C till 55°C, lagringstemperatur: -20°C till 75°C

· Luftfuktighet:5 % till 95 % RH (ingen kondensation)

Jämförelse av liknande Omrons analoga ingångsmoduler

Omron tillhandahåller olika specifikationer för analoga expansionsmoduler för PLC:er i CP-serien. För att göra det lättare för kunderna att välja rätt produkt har vi sorterat ut kärnparametrarna för flera vanliga modeller för jämförelse enligt följande:

From the comparison results, it can be seen that CP1W-AD041 has more obvious cost advantages when you need to collect 3-4 analog signals on the CP1E platform.

Jämfört med 2-kanals CP1W-AD021 reduceras enhetskanalkostnaden för CP1W-AD041 med cirka 15 %, vilket är mer lämpligt för tillämpning av medelstora styrsystem.

Till skillnad från högprecisionsmodulerna i CJ-serien är CP1W-AD041 placerad för allmän industriell kontroll, och dess noggrannhet kan till fullo uppfylla de flesta av detekteringskraven för lätt industri, förpackning, vattenbehandling och andra industrier, och priset är bara 1/3 av det för avancerade moduler.

Rekommenderade matchande lösningar

1. Matchning med PLC-värd

CP1W-AD041 är speciellt utvecklad för Omron CP1E-seriens PLC, som kan utökas direkt på värdarna i CP1E N-serien, E-serien och S-serien.

En CP1E-värd kan ansluta upp till 3 CP1W-expansionsmoduler inklusive CP1W-AD041, det vill säga upp till 12 analoga ingångskanaler kan utökas, vilket kan möta signalinsamlingskraven för de flesta små och medelstora automationsutrustningar.

Om du använder CP1H- eller CP1L-seriens äldre värdar är den här modellen också kompatibel, men du måste bekräfta värdens firmwareversion innan du köper den.

Om du behöver utöka mer än 12 kanaler rekommenderar vi att du matchar CP1E-N60-värden med högre kapacitet, som kan stödja fler expansionsmoduler för att möta efterfrågan.

2. Matchning med andra expansionsmoduler

Enligt olika applikationsscenarier tillhandahåller vi följande vanliga matchningskombinationer:

· Lite temperatur- och tryckdetekteringssystem: CP1E-N20 + 1 x CP1W-AD041 + 1 x temperatursensor + 1 x trycksensor, denna kombination kan samla in 2 temperatursignaler och 2 trycksignaler samtidigt, kostnaden kontrolleras inom $300, vilket är mycket lämpligt för liten industriell testutrustning.

· Flerkanaligt vätskenivåkontrollsystem: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 vätskenivåingångssignaler, 2 analoga utgångsjusteringssignaler, kan realisera automatisk vätskenivåjustering av 4 lagringstankar, som används allmänt i små vattenbehandlings- och livsmedelsutrustning.

· Multiaxlig växelriktarhastighet: CP1E-N30 + 1 x CP1W-AD041 + 4 x frekvensomvandlare med analog utgång, samla in utgångsfrekvensen och strömsignalerna från 4 växelriktare i realtid, realisera den centraliserade övervakningen av transportsystemet, vilket effektivt kan förbättra utrustningens driftsstabilitet.

3. Anpassning av sensorer

CP1W-AD041 stöder 0-10V spänningsutgång och 4-20mA strömutgångssensorer samtidigt, de vanligaste industriella sensorerna på marknaden kan anslutas direkt utan ytterligare konverteringsmoduler, inklusive trycktransmittrar, temperaturtransmittrar, ultraljudsnivåsensorer, flödessensorer, förskjutningssensorer, etc.

Om din sensor matar ut ett annat signalområde kan du även justera området genom PLC-programmet för att anpassa, vilket har hög flexibilitet.

Typiska tillämpningsscenarier

· Lätt industriell förpackningsutrustning:samla in trycket på förpackningsfilmen och temperaturen på förseglingsdelen, justera parametrarna i realtid för att säkerställa förpackningskvaliteten

· Vattenbehandlingssystem:samla vätskenivån i vattentanken, rörledningens flöde och PH-värdet och realisera automatisk start och stopp av vattenpumpen

· Konstant temperaturkontrollsystem:samla in temperatursignalen från sändaren och mata ut styrsignalen genom den matchande analoga utgångsmodulen för att justera värmeeffekten

· Textilmaskiner:samla in spänningssignalen från garnet, justera hastigheten på matningsvalsen för att bibehålla spänningens stabilitet

· Automatiserad testutrustning:samla in flera analoga signaler från testbänken för datainspelning och bedömning, istället för manuell testning för att förbättra effektiviteten

Support efter försäljning

Alla Omron CP1W-AD041-moduler som säljs av Floating Light Automation ger 12 månaders garantiservice efter försäljning. Under garantiperioden, om det finns några kvalitetsproblem som inte är mänskliga skador, kommer vi att tillhandahålla gratis ersättning eller full återbetalning.

Vi har professionella tekniska ingenjörer som kan ge dig gratis teknisk konsultation, inklusive ledningsledning, programinställning och andra relaterade frågor.

För massbeställningar kan vi ge ytterligare massrabatter och specifika förmånspolicyer kan kontaktas av vår säljare för förhandling.

Försörjningskapacitet och källagaranti

Floating Light Automation har etablerat ett långsiktigt stabilt samarbete med Omrons officiella auktoriserade distributörer och storskaliga kanalleverantörer.

För närvarande har spotinventeringen av CP1W-AD041 i våra lager i Kina och USA nått 120+ enheter, vilket kan möta efterfrågan på provproduktion av små partier av prototyper och inköp av kompletta uppsättningar av utrustning.

Alla produkter som säljs av oss är 100 % nya originalprodukter, som kan ge Omrons ursprungliga kvalitetsinspektionscertifikat och partikvalifikationscertifikat.

Vi stödjer tredje parts fabriksinspektion, eventuella produktkvalitetsproblem som inte uppfyller de ursprungliga fabriksstandarderna kan returneras eller bytas ut ovillkorligt inom 12 månader.

När det gäller logistik stödjer vi DHL, FedEx, UPS och andra globala expresskanaler, och beställningen kan skickas inom 24 timmar efter betalning, och de allmänna europeiska och nordamerikanska regionerna kan levereras inom 3-7 arbetsdagar.

För långsiktiga kooperativa ingenjörskunder kan vi tillhandahålla en rullande lagerreservtjänst för att säkerställa att ditt projekt inte kommer att påverka konstruktionsförloppet på grund av brist på tillbehör.

FAQ

F: Hur installerar jag Omron CP1W-AD041?

S: CP1W-AD041 ansluts direkt till höger sida av CPU-enheten eller föregående expansionsenhet via en expansionskontakt. För att installera:

1. Anslut modulens expansions-I/O-anslutningskabel till expansionskontakten på CPU-enheten eller föregående expansionsenhet.

2. Fäst modulen på DIN-skenan.

3. Om ytterligare expansionsenheter behövs är ytterligare expansion möjlig via expansionskontakten på modulens högra sida.

Obs: Expansions-I/O-anslutningskabeln är permanent ansluten till modulen och kan inte tas bort. Rör inte kabeln under drift för att förhindra funktionsfel orsakade av statisk elektricitet.

F: Stöder CP1W-AD041 medelvärdesberäkning?

A: Ja, det gör det. Medelvärdesberäkning kan aktiveras eller inaktiveras individuellt för varje kanal inom inställningarna för ingångsintervallet.

När medelvärdesberäkning är aktiverat matar modulen ut medelvärdet för flera sampel, vilket hjälper till att undertrycka signalbrus.

F: Stöder CP1W-AD041 detektering av trådbrott?

A: Ja, det gör det. CP1W-AD041 har trådbrottsdetektering för ingångsområdena 1–5 V och 4–20 mA. Modulen kan upptäcka ett onormalt tillstånd om en sensorsignalledning går sönder.
